Rilievo Laser Scanner a Padova edificio storico

Dati e specifiche del rilievo.

Strumentazione utilizzata:

- Stazione Totale Robotica Trimble S6

- Laser Scanner a differenza di fase Faro 120


Elaborati consegnati:

- Nuvola di punti

- Orto foto

- Disegni 2d di piante con orto foto dei   pavimenti e soffitti, sezioni e prospetti.


L’incarico, di eseguire un rilievo topografico dello stato di fatto di questo importante edifico ubicato nel centro storico di Padova, ha avuto come finalità la base di partenza per il progetto di ristrutturazione di una porzione del palazzo.

Vista la particolare ed articolata conformazione del fabbricato, che si sviluppa su una superficie di notevoli dimensioni, si è deciso in fase di progetto del rilevo, di eseguire preliminarmente un rilievo topografico con stazione totale, effettuando una poligonale chiusa principale composta da 9 vertici, la quale ci ha permesso di compensare e calcolare con estrema precisione le coordinate dei target di riferimento che in seguito sono stati misurati anche con il laser scanner.

Successivamente al rilievo topografico, si è eseguito il rilievo di dettaglio con l’ausilio del laser scanner utilizzando uno strumento a “differenza di fase” le cui caratteristiche ci hanno permesso di acquisire, in tempi rapidissimi ed in modo automatico le coordinate tridimensionali ed il valore RGB di ogni singolo punto misurato.

Ultimata la fase dei rilievi in sito, si è passati alla post-elaborazione lavorando sulla compensazione dei dati e sulla registrazione delle scansioni, utilizzando i target e gli elementi caratteristici presenti nel posto, ricollocando ogni singola scansione in un unico sistema di riferimento compensato.

Completata anche la fase di registrazione delle scansioni si sono generate le orto foto delle piante, prospetti e sezioni, utili alla redazione degli elaborati grafici finali.

Descrizione del rilievo eseguito

Ortofoto

Orto foto generata da nuvola di punti

Prospetto digitalizzato

Digitalizzazione dell’orto foto

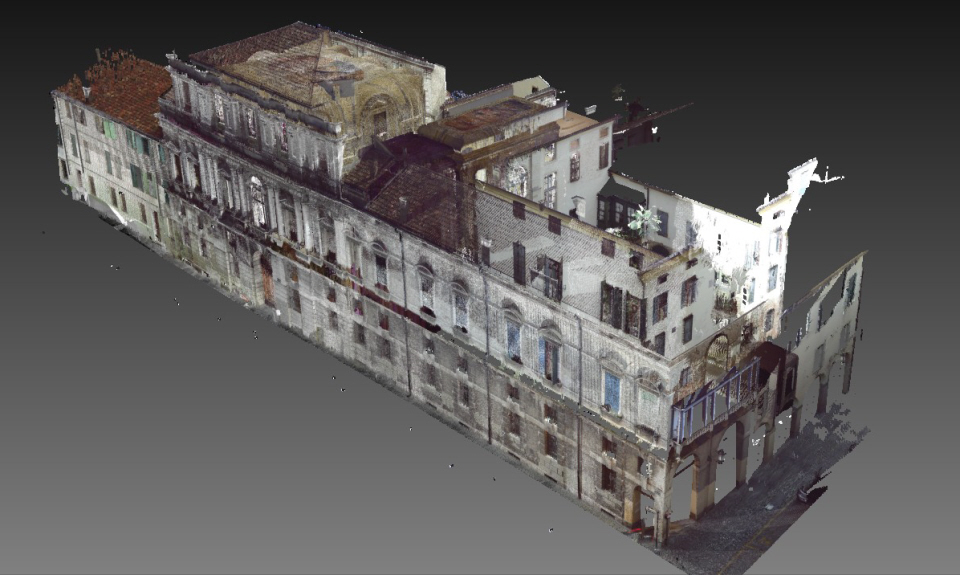

Nuvola di punti

Immagine della nuvola di punti
